カタールカップロック標準足場システム販売
カップロック足場システム
ANTA Scaffoldingは、カップロック式足場の大手メーカー兼サプライヤーです。カップロック式足場システムについてご質問がございましたら、お気軽にお問い合わせください。

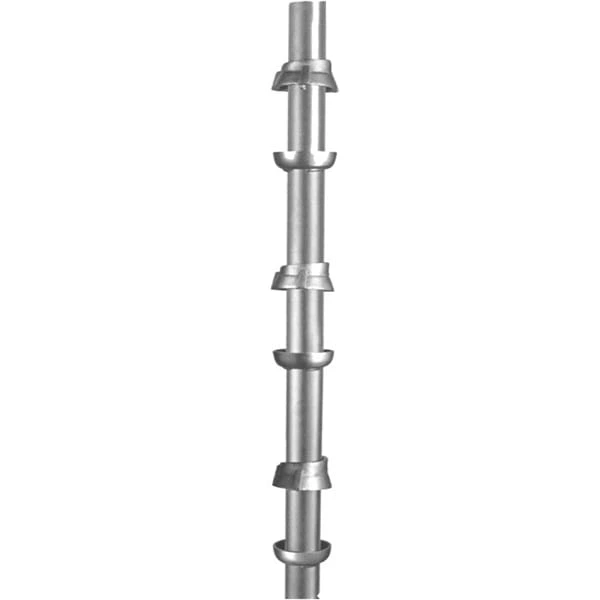

独自のノード接続設計により、ナット、ボルト、ウェッジを必要とせず、最大4つの水平セクションを1つの垂直セクションに同時接続できます。ロック機構は2つのカップで構成されています。1つは垂直パイプに所定の間隔で溶接された固定式の下部カップ、もう1つはスライド式の上部カップです。クロスバーのブレード端は下部カップに収まり、上部カップを下方に動かすことで固定されます。
カップロックシステムとは何ですか?
足場は、建物の支持と建設に使用される仮設構造物です。足場とも呼ばれます。建物の安全性を確保するには、耐久性が不可欠です。
カップロック足場は足場の一種です。従来の管状足場やカプラ足場とは異なり、カップロック足場は体系的な鋼製部品と部材で構成されるモジュール式足場システムです。これらのプレハブ式カップロック部材は、ロッキングジョイントで溶接されています。カップロック足場の標準的な構成は、溶接された下部カップロックです。これにより、4つの部材（梁など）を4方向に接続できます。標準的な上部カップロックが部材を固定します。ジョイント接続部はハンマーでしっかりと締め付けることができます。
カップロック足場の特徴
カップロック足場は作業員やエンジニアリング プロジェクトにどのような利点をもたらしますか?
使いやすい
カップ型足場はセルフロック機能を備えており、作業員がハンマーで簡単に連結して形状を整えることができます。設置・解体が非常に簡単で便利であり、設置時の誤操作のリスクを軽減します。
建設安全
カップ型足場は3.2mm厚のS355鋼で構築されています。高い降伏強度と引張強度を有する鋼材は、高い耐荷重性を確保しています。落下防止ネット、ガードレール、足場板の設置位置が標準化されているため、建設現場の安全マージンが向上します。
柔軟なアプリケーション
カップロック足場システムは、様々な形状の足場や仮設足場を構築することができ、従来の足場では困難な建設ニーズに対応します。カップロック足場は、カップロック片持ちフレームとブラケットを備えており、メイン足場フレームの外側でもコンクリートスラブや梁を容易に支持できます。
操作が簡単
ボウル型足場は高品質の鋼材を使用しながらも軽量化を実現しています。従来の4種足場管と比較して20%の軽量化を実現し、施工時の持ち運びも容易です。また、クイックロック機構により締め付け時間を短縮し、手への負担を軽減します。
カップロック足場ベースジャッキの耐荷重
| 足場ベースジャッキの高さ | 最終的にロード | 安全係数 | 安全ベアリング荷重 |
| 200mm | 143 KN | 3:1 | 47.67 ノット |
| 300mm | 137 KN | 3:1 | 45.67 ノット |
| 400mm | 106 KN | 3:1 | 35.33 ノット |
| 500mm | 116 KN | 3:1 | 38.67 ノット |
| 600mm | 135 KN | 3:1 | 45.00 KN |
| 1200mm | 180KN | 3:1 | 57.67 ノット |
カップロック足場水平最終荷重および安全荷重
| 長さ | 究極の負荷 | 安全係数 | 安全ベアリング荷重 |
| 0.5メートル | 48KN | 3:1 | 16.00KN |
1メートル | 21KN | 3:1 | 7.00KN |
| 1.5メートル | 11KN | 3:1 | 3.67KN |
| 2メートル | 10KN | 3:1 | 3.30KN |
| 2.5メートル | 9KN | 3:1 | 3.00KN |
カップロック足場システムの構築手順
- カップロック足場ベースプレートを必要な位置に配置します
- 各ベースプレートにカップロックスタンドを取り付ける
- Cuplock 標準間の Cuplock 元帳を修正
- 水準器を使用してカップロック元帳の水平度を測定する
- 調整可能なベースジャックハンドルにより、カップロックレジャーの1層目が水平に同じレベルになるようにします。
- カップロックベイの直角度を測定し、第1層のカップロック水平部の水平性を確認します。
- カップロックレジャーブレードをロックするにはトップカップを使用します
- カップロックの鉄板をカップロックのレジャーに取り付けて足場デッキを形成する
- カップロックスタンドを垂直方向にさらに立て、カップロックスタンド間を台帳パーツで固定してカップロックタワーを構築します。
- カップロックの斜め支柱と水平支柱を取り付けて、カップロック足場タワーの安定性と安全性を確保します。
アプリケーションシナリオ
素材紹介
モダンなデザインの手動式カップロック足場システムは、溶融亜鉛メッキ鋼板を使用し、耐久性に優れた屋外での使用に適しています。Anta Scaffolding Groupは、品質への妥協のないこだわりにより、お客様のあらゆるプロジェクトやプロモーションに比類のないサービスとサポートを提供します。このシステムは容易に組み立て・解体できるよう設計されており、建設作業やメンテナンス作業において卓越した安定性と安全性を提供します。
FAQ
