Fabricante de andaimes & Fornecedor com mais de 11 anos de experiência - andaimes Anta

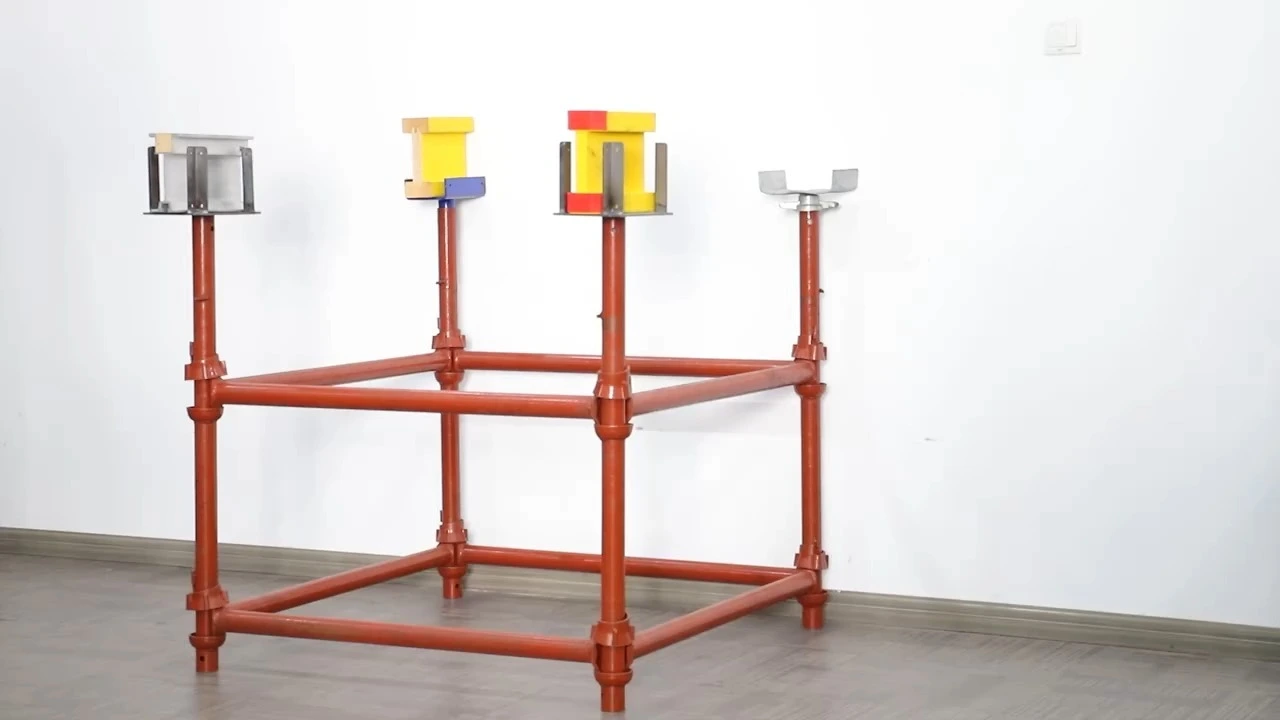

Sistema de andaimes Qatar Cuplock Standard à venda
Sistema de andaimes Cuplock
A ANTA Scaffolding é uma fabricante e fornecedora líder de andaimes com sistema de encaixe tipo cuplock. Se tiver alguma dúvida sobre o nosso sistema de andaimes com sistema de encaixe tipo cuplock, entre em contato conosco.
O design exclusivo de conexão dos nós permite que até quatro seções horizontais sejam conectadas a uma única seção vertical simultaneamente, sem a necessidade de porcas, parafusos ou cunhas. O mecanismo de travamento consiste em dois encaixes: um encaixe inferior fixo, soldado ao tubo vertical em intervalos predeterminados, e um encaixe superior deslizante. As extremidades das lâminas da barra transversal se encaixam no encaixe inferior, e o encaixe superior é movido para baixo para fixá-las no lugar.
O que é um sistema cuplock?
O andaime é uma estrutura temporária usada para suporte e montagem de edifícios. Também é conhecido como andaime estrutural. Sua durabilidade é crucial para a segurança da construção.
O andaime Cuplock é um tipo de andaime. Comparado aos andaimes tubulares e de acoplamento tradicionais, o andaime Cuplock é um sistema modular composto por componentes e peças de aço pré-fabricados. Essas peças Cuplock são soldadas com juntas de encaixe. A configuração padrão do andaime Cuplock consiste em uma base Cuplock soldada. Isso permite que quatro componentes (como vigas) sejam conectados em quatro direções. Uma trava superior Cuplock padrão fixa os componentes no lugar. As conexões das juntas podem ser firmemente apertadas com um martelo.
Características do andaime cuplock
Que benefícios os andaimes com sistema de encaixe tipo copo podem trazer para os trabalhadores e para os projetos de engenharia?
Fácil de usar
O andaime em forma de copo possui um sistema de travamento automático, que permite aos trabalhadores encaixá-lo com um martelo. É muito simples e prático de montar e desmontar, o que reduz o risco de erros durante a instalação.
Segurança na construção civil
O andaime tipo copo é construído em aço S355 de 3,2 mm. A alta resistência ao escoamento e à tração do aço garantem sua elevada capacidade de carga. A padronização dos locais de instalação de redes antiqueda, guarda-corpos e pranchas de andaime aumenta a segurança no canteiro de obras.
Aplicação flexível
O sistema de andaimes Cuplock permite a construção de andaimes de diversos formatos, atendendo às necessidades de construção que são difíceis de serem atendidas com andaimes tradicionais. O andaime Cuplock é equipado com uma estrutura em balanço e suportes Cuplock, que podem suportar facilmente lajes e vigas de concreto, mesmo fora da estrutura principal do andaime.
Fácil de operar
O andaime tipo tigela é feito de aço de alta qualidade, porém mais leve. Comparado aos tubos de andaime tradicionais do Tipo 4, é 20% mais leve. É fácil de transportar durante a construção, e o mecanismo de travamento rápido reduz o tempo de aperto e o esforço manual.
Capacidade de carga do macaco de base de andaime Cuplock
| Altura do macaco de base do andaime | Finalmente, carregue | Fator de segurança | Carga de suporte de segurança |
| 200 mm | 143 KN | 3:1 | 47,67 kN |
| 300 mm | 137 KN | 3:1 | 45,67 kN |
| 400 mm | 106 KN | 3:1 | 35,33 kN |
| 500 mm | 116 KN | 3:1 | 38,67 kN |
| 600 mm | 135 KN | 3:1 | 45,00 kN |
| 1200 mm | 180KN | 3:1 | 57,67 kN |
Carga máxima e de segurança horizontal do andaime Cuplock
| Comprimento | Carga máxima | Fator de segurança | Carga de suporte de segurança |
| 0,5m | 48KN | 3:1 | 16.00KN |
1m | 21KN | 3:1 | 7.00KN |
| 1,5 m | 11KN | 3:1 | 3.67KN |
| 2m | 10KN | 3:1 | 3.30KN |
| 2,5m | 9KN | 3:1 | 3.00KN |
Passo a passo para construir um sistema de andaimes Cuplock
- Posicione a placa de base do andaime Cuplock nas posições necessárias.
- Coloque os suportes Cuplock em cada placa de base.
- Corrigir registros Cuplock entre padrões Cuplock
- Utilizando ferramentas de nível de bolha para medir o nivelamento de réguas Cuplock
- Base ajustável com alça para garantir que a primeira camada de travessas Cuplock fique horizontalmente no mesmo nível.
- Meça o esquadro dos vãos Cuplock para garantir o nivelamento das horizontais Cuplock da 1ª camada.
- Use as tampas superiores para travar as lâminas dos suportes Cuplock.
- Coloque pranchas de aço Cuplock sobre travessas Cuplock para formar plataformas de andaime.
- Construa a Torre Cuplock erguendo mais montantes Cuplock na direção vertical e fixando-os entre si com peças de apoio.
- Instale as escoras diagonais e horizontais Cuplock para garantir a estabilização e a segurança da torre do andaime Cuplock.
Campo de aplicação do andaime Cuplock
Garantia de Qualidade de Andaimes
- Teste de Deformação de Conectores de Andaimes: Os testes de andaimes realizados de acordo com as normas EN74, BS1139 e ISO9001 garantem sua durabilidade e confiabilidade.
- Teste de resistência ao deslizamento de conectores de andaimes: A resistência ao deslizamento foi verificada de acordo com as normas EN74 e BS1139.
- Certificação CIDB: Certificado como material de andaime seguro para projetos de construção, de acordo com as normas da CIDB.
- Teste de capacidade de carga: Os limites de carga segura são testados para garantir resistência e estabilidade.
- Inspeção por simulação: as peças e dimensões são inspecionadas para garantir compatibilidade precisa.
- Certificações: Certificado com EN1090, CE, ISO9001 e ISO 3834 para garantia de qualidade.
